| Vàlvula de bola de quatre vies Boles | ||
| Interval de talles | 1/2 "a 56" (mida personalitzada disponible) | |
| Classificació de pressió | PN10-PN420 (classe 150-2500) | |
| Material del cos | A182 F316L, F51(2205), F53(2507),INCONEL 625/718, Hastelloy C276, A182 F44 | |
| Procés del nucli/revestiment | Recobriment HVOF WC-10Co-4Cr o Cr3C2-NiCr, Stellite 21, Ra Menor o igual a 0,1 µm | |
| Interval de temperatura de funcionament | Menys o igual a 1200 graus | |
| Categoria de paràmetres | Paràmetres tècnics bàsics | Normes per a la determinació del nivell tecnològic avançat |
| Precisió de mecanitzat de boles | Menor o igual a 0,025 mm | Menor o igual a 0,005 mm (Ultra-alta precisió) |
| Processament de la bola Rodona | Menor o igual a 0,025 mm | Menor o igual a 0,011 mm (Nivell-micro) |
| Concentricitat de boles | Menor o igual a 0,025 mm | Menor o igual a 0,005 mm (Ultra-alta precisió) |
| Altres complements | Menor o igual a 0,4 μm | Menor o igual a 0,1 μm (Nivell-mirall) |
| Categoria de paràmetres | Paràmetres tècnics bàsics | Criteris per al nivell tècnic-alt |
| Control del gruix del recobriment | Uniformitat de gruix | Desviació de gruix a qualsevol posició esfèrica Menor o igual a ±8% (més estricte que l'estàndard general de ±10%) |
| Interval de tolerància al gruix | 100 - 300 μm (interval comú per a capes-resistents al desgast); es poden assenyalar rangs especials. No s'ha perdut la polvorització per a recobriments ultra-fins (<10μm) | |
| Rendiment d'adhesió del recobriment | Duresa superficial | HV 1300+ |
| Força de l'enllaçForça de l'enllaç | Superior o igual a 80 MPa | |
| Porositat de la interfície Porositat de la interfície | <0.5% | |
| Qualitat de la superfície del recobriment | Rugositat superficial (Ra) | Menor o igual a 0,2 µm |
| Precisió de polvorització (posicionament i cobertura) | Precisió de posicionament de polvorització | ± 0,1 mm |

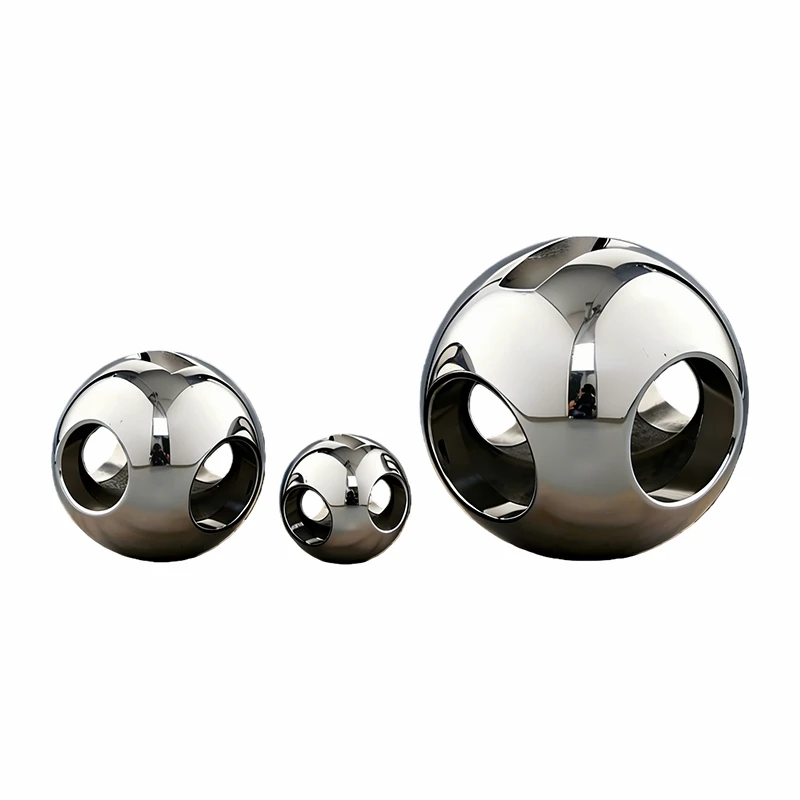

Producte bàsic: boles de vàlvula de quatre-vies/4 vies
La nostra experiència s'estén a la fabricació d'elements de boles complexos que són fonamentals per al funcionament fiable de les vàlvules de quatre-vies, facilitant les funcions complexes del sistema com la inversió de flux i la selecció de fonts-duales amb un únic quart-de volta.
Geometria multi-port avançada
Les boles de vàlvula de bola de quatre vies que produïm compten amb dos passos de flux en forma de L-que s'entrecreuen, mecanitzats segons especificacions exactes. Aquesta geometria interna complexa permet la connexió i la desconnexió simultània de múltiples ports, permetent un control sofisticat del sistema.
Versatilitat de materials per a serveis exigents
Oferim aquests components crítics en materials-d'alt rendiment per satisfer un ampli espectre de requisits de pressió, temperatura i corrosió:
316L Boles de 4 vies: ideal per a fluids corrosius, sistemes d'alta -puresa i aplicacions de processament químic on una resistència a la corrosió excepcional és primordial.
Boles d'acer de 4 vies & SS 4 Way Balls: Ofereix una resistència mecànica i una durabilitat superiors per a aplicacions industrials, de petroli i gas i de generació d'energia d'alta pressió-, garantint un rendiment fiable en condicions exigents.
Capacitat multi-port complet: El nostre domini en el mecanitzat de passatges complexos també s'estén a components relacionats com les boles de 3 vies 316L, demostrant la nostra experiència d'-espectre complet en solucions de control de fluids multi-port.
Enfocament tècnic: precisió en flux multi-eix
La fabricació d'una bola de vàlvula de 4 vies fiable requereix una precisió inigualable en el mecanitzat de diversos eixos-i una comprensió profunda de la dinàmica de fluids i la mecànica de segellat.
Precisió del forat d'intersecció: ens assegurem que els dos canals de flux interns s'entrecreuen en angles perfectes de 90-graus amb un control dimensional precís, garantint una alineació previsible i sense fuites del port en totes les posicions de la vàlvula.
Gestió de la integritat estructural: El mecanitzat de passatges que s'entrecreuen afecta inherentment a la massa estructural de la bola. El nostre procés d'enginyeria optimitza el gruix de la paret i la distribució del material per mantenir la màxima resistència i capacitat de contenció de pressió.
Consistència de l'acabat superficial: Aconseguir un acabat superficial uniforme i d'alt grau-dins dels forats interns complexos és fonamental per minimitzar la resistència al flux, evitar l'adherència dels mitjans i facilitar un segellat efectiu.
Per què TongBall per a aplicacions avançades de quatre-cames?
Resolució de la complexitat: transformem el disseny complex d'unes boles de vàlvula de bola de quatre vies en un component robust i{0}}d'alt rendiment que funciona perfectament cicle rere cicle.
Experiència en materials i processos: Tant si la vostra aplicació requereix la resistència a la corrosió de 316L com la robusta resistència de l'acer, els nostres protocols de mecanitzat i ciència dels materials estan dissenyats per oferir resultats òptims.
Finalitzeu l'ús d'-Performance Engineered: cada bola es fabriquen tenint en compte la seva funció definitiva-garantir un canvi de port perfecte, una fuita de port creuat-zero i una fiabilitat-a llarg termini en els sistemes multi-de línies més exigents.
Dissenyar un sistema que requereixi una transferència o una inversió de flux avançada?
Confieu en TongBall per subministrar la-esfera de vàlvula de 4 vies de precisió que serveix com a cor fiable de les vostres vàlvules més complexes. Des de boles de 4 vies SS per a ús industrial general fins a boles de 4 vies 316L per a mitjans agressius, oferim el component fonamental per a un control sofisticat.
